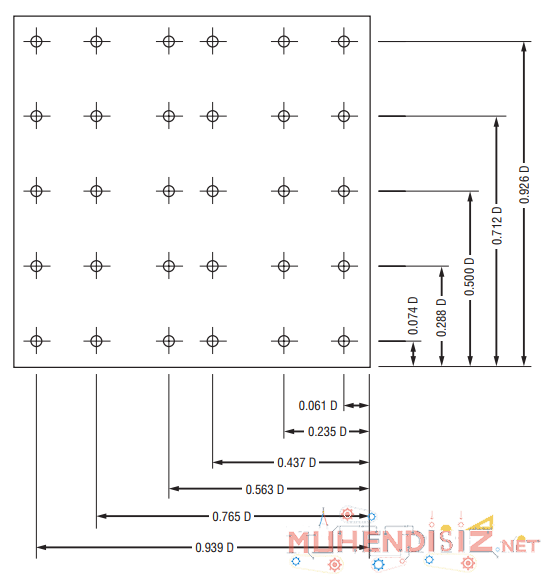

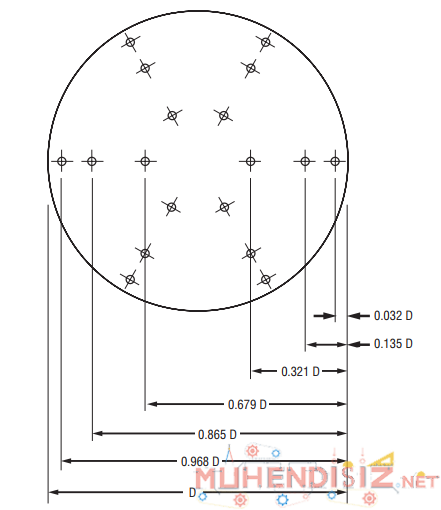

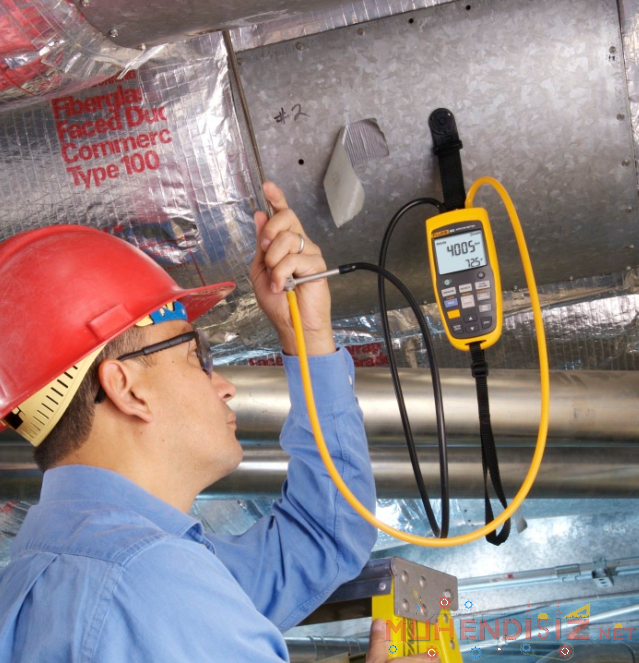

Maksimum hava akışı doğruluğu için çapraz düzlemde birkaç okuma yapın, bunları hıza dönüştürün ve ardından ortalamalarını alın. Şekil 1'deki çizim, dikdörtgen veya dairesel kanallarda çapraz düzlem boyunca ölçüm almanız gereken noktaları göstermektedir.
Kanal boyutundan bağımsız olarak minimum 25 noktada hava akışı ölçümleri yapın.
• 30”'den kısa kanal kenarları için beş geçiş noktası alınmalıdır (her iki tarafta 5, 5*5=25).
• 30 ila 36” arasındaki kanal kenarları için altı nokta alınmalıdır.
• 36”'dan uzun kanal kenarları için yedi puan alınmalıdır.
• Kanal tarafı 18 inçten azsa, yaptığınız tüm okumalar, kanalın her tarafında en az iki nokta olacak şekilde birbirinden 6 inçten fazla olmayan eşit alanların merkezinden alınmalıdır.
Bir besleme kanalındaki traversin tercih edilen konumu, yukarı yönde 10 düz eşdeğer kanal çapına ve aşağı yönde 3 düz eşdeğer kanal çapına sahip düz bir kanal bölümünde olmalıdır.
çapraz düzlem, ancak akış yönünde minimum 5 kanal eşdeğer çapı ve akış aşağı yönde 1 kanal eşdeğer çapı yeterli sonuçlar verebilir.
Travers fana yakın konumlandırıldığında, dönüş tarafındaki akış koşulları genellikle daha uygun olur. Giriş tarafındaki travers, fan girişinin akış yukarısında 0,5 kanal eşdeğeri çap kadar olmalıdır.
Eşdeğer kanal çapı = √ (4HV/π)
H = yatay kanal boyutu
V = dikey kanal boyutu
π = 3,14
Kanal boyutundan bağımsız olarak minimum 25 noktada hava akışı ölçümleri yapın.
• 30”'den kısa kanal kenarları için beş geçiş noktası alınmalıdır (her iki tarafta 5, 5*5=25).
• 30 ila 36” arasındaki kanal kenarları için altı nokta alınmalıdır.
• 36”'dan uzun kanal kenarları için yedi puan alınmalıdır.
• Kanal tarafı 18 inçten azsa, yaptığınız tüm okumalar, kanalın her tarafında en az iki nokta olacak şekilde birbirinden 6 inçten fazla olmayan eşit alanların merkezinden alınmalıdır.
Bir besleme kanalındaki traversin tercih edilen konumu, yukarı yönde 10 düz eşdeğer kanal çapına ve aşağı yönde 3 düz eşdeğer kanal çapına sahip düz bir kanal bölümünde olmalıdır.
çapraz düzlem, ancak akış yönünde minimum 5 kanal eşdeğer çapı ve akış aşağı yönde 1 kanal eşdeğer çapı yeterli sonuçlar verebilir.
Travers fana yakın konumlandırıldığında, dönüş tarafındaki akış koşulları genellikle daha uygun olur. Giriş tarafındaki travers, fan girişinin akış yukarısında 0,5 kanal eşdeğeri çap kadar olmalıdır.
Eşdeğer kanal çapı = √ (4HV/π)
H = yatay kanal boyutu
V = dikey kanal boyutu
π = 3,14
